產品概述：

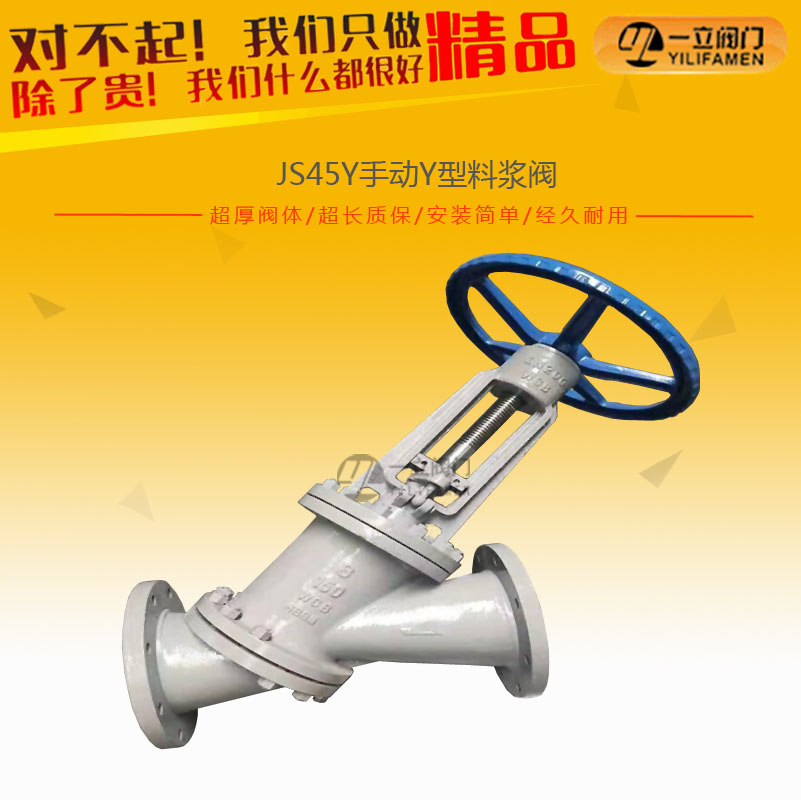

JS45Y手動Y型料漿閥采用Y型直通式結構，流阻小、不容易結疤，左右閥體分開式，兩閥體之間夾有閥座，維修時只需拆開兩閥體的螺栓就可清洗或修理，若有損壞的零件也可以及時更換，閥體內腔受沖刷較嚴重的部位裝有硬質合金的保護襯板，在開啟閥門時，可以保護閥體不被介質沖刷、腐蝕，從而大大地提高了閥門的使用壽命，密封面之間堆焊硬質合金，硬度高。

JS45Y手動Y型料漿閥產品主要用于鋁廠，根據實際情況的需要，要求達到“三耐一防”的高性能，即耐磨、耐壓、耐沖刷、防止結疤，放底結構設計為凸型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕,并對密封圈進行特種處理，使表面硬度達到HRC5662，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要是封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。


技術參數：

主體材質：碳鋼、不銹鋼、合金鋼

公稱通徑： DN50~DN300

壓力范圍：Class150～2500（PN10~PN42）

工作溫度：-20℃～425℃
連接方式:法蘭

操作方式：手輪、傘齒輪、電動等

制造標準:國標
適用介質: 油品、酸類、腐蝕性介質等


結構特點：

   JS45Y手動Y型料漿閥左右閥體分開式，兩閥體之間夾有閥座，拆開連接兩閥體的螺栓就可更換閥座；閥體內腔裝有耐沖刷、耐腐蝕的護板，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對其整體進行化學鍍Ni.P處理，使表面硬度達到HRC60~62，具有高耐磨、耐腐蝕的優良功能。閥座密封面與閥瓣密封面均堆焊有司太立硬質合金，密封副間采用球面密封，使密封面為線接觸，保證密封的可靠性，并可防止結疤。閥門帶有上密封結構，全開時可以保護填料。閥門設有防轉機構，保證閥桿在開啟和關閉時只做直線運動，不做回轉運動。

連接尺寸：
